近日，亿万先生MR机电工程与自动化学院新型显示技术及利用集成教育部沉点尝试室杨绪勇教授、王林副钻研员团队在国际驰名期刊《Nature Communications》上颁发题为“Manipulating charge transfer dynamics and stabilizing lead bromide octahedra for efficient blue perovskite light-emitting diodes”的钻研成就。亿万先生MR机自学院机械工程专业博士钻研生张晓飞和上海光学精密机械钻研所刘征征副钻研员为共同第一作者。亿万先生MR杨绪勇教授、王林副钻研员和中国科学院大学杜鹃教授为论文的共同通讯作者。亿万先生MR为第一实现单元。

钙钛矿发光二极管（PeLEDs）因其高效能、宽色域及可溶液造备蹬着点，有望成为下一代全彩显示和固态照明的梦想选择。目前，红光和绿光PeLEDs的表量子效能（EQE）已经超过30%，而蓝光器件的机能仍远远落后。低维纯溴化物钙钛矿资料因其在实现不变高效蓝光发射方面的优势而备受关注。然而，大量绝缘长链有机距离阳离子的使用严沉限度了器件的载流子传输能力和电致发光机能。钻研团队采器拥有双端膦酸基团的短链亚氨基二（甲基膦酸）（IDMP）配体，通过协同共价键与溴化铅八面体强相互作用，同时推进层间电荷转移，降低钙钛矿薄膜的缺点密度，从而提高发光效能。该配体还加强了介电限域效应，导致了更高的激子结合能和加快的辐射复合。所造备的蓝光PeLEDs最大表量子效能达到25.4%，工作寿命超过800分钟，代表当前最先进的基于纯溴基钙钛矿的蓝色发光二极管。

钻研亮点：

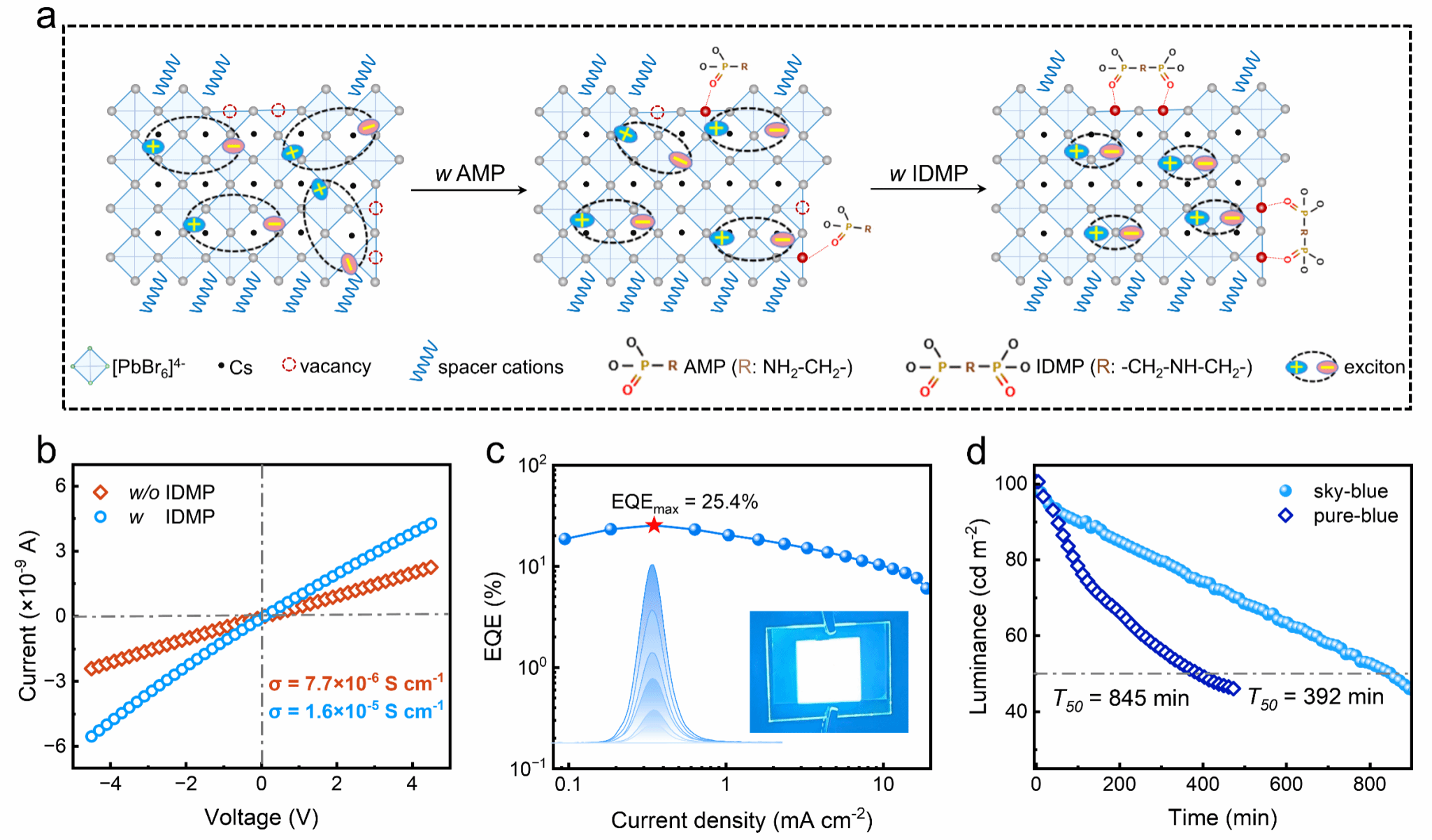

（1）双职能配体协同作用：选取短链IDMP配体，其双端膦酸基团与溴化铅八面体形成强共价键，同步提升电荷传输效能并不变晶格结构，显著抑造离子迁徙与缺点产生。

（2）介电限域与激子调控：IDMP处置降低薄膜介电常数，加强介电限域效应，激子结合能提升至111.3 meV，推进辐射复合，器件在高电场、高温与紫表照射下阐发出优异不变性

（3）效能与寿命双沉突破：蓝光器件表量子效能高达25.4%，工作寿命提升近9倍（T50达845分钟），创下纯溴基钙钛矿蓝光LED机能新纪录。

论文链接：https://www.nature.com/articles/s41467-026-68315-5
