亿万先生MR先进凝固技术中心（简称CAST）团队利用连铸坯枝晶成长热仿照技术钻研了分歧连铸节点MnS的析出长大法规，钻研成就以 “Thermal simulation of MnS evolution in solidification of a low-carbon alloy steel bloom”为题颁发在冶金领域经典学术期刊《Steel research international》。该论文第一作者为袁华志博士钻研生，通讯作者为翟启杰教授和仲红刚副钻研员。

MnS是含硫低合金钢中常见的同化物，其尺寸和描摹对钢材的力学机能和加工机能拥有显著影响。然而，传统钻研步骤通常只能获取铸态的MnS特点数据，难以捉拿其在连铸过程中的动态演化法规。为此，CAST团队创新性地利用自主研发的连铸坯枝晶成长热仿照装置，通过原位液淬职能在分歧连铸工艺节点进行淬火，系统钻研了MnS的析出与成长行为。该步骤高度还原了连铸凝固过程，为钻研MnS的动态演化提供了靠得住的技术伎俩。

钻研团队进一步结合理论推算与离散凝固单元模型，成立了思考溶质再散布和冷却速度影响的MnS析出与成长预测模型。理论分析与尝试了局批注，硫偏析是MnS析出与成长的主导节造成分，且模型推算了局与尝试了局及现实样品数据吻合。通过提高连铸二冷区冷却强度或优化铸坯均质化工艺，可有效抑造MnS的成长速度，削减II型MnS的形成。

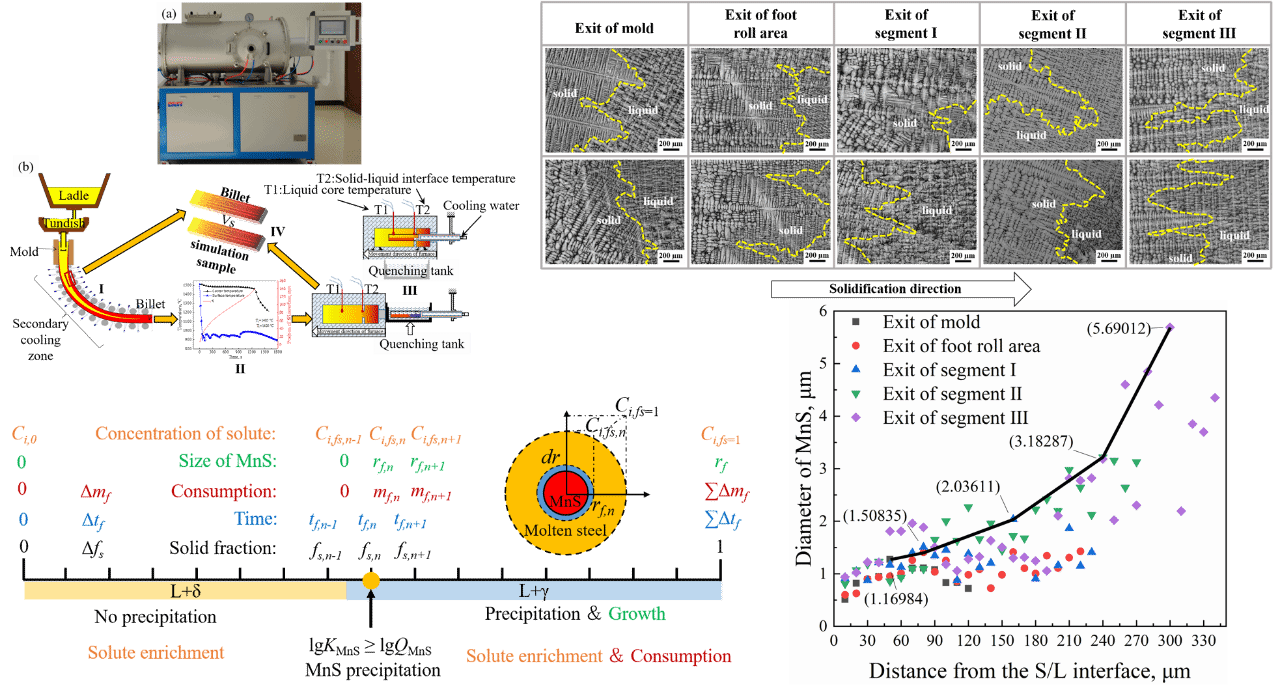

连铸热仿照钻研步骤及分歧连铸工艺凝固节点处固液界面描摹、MnS尺寸数据

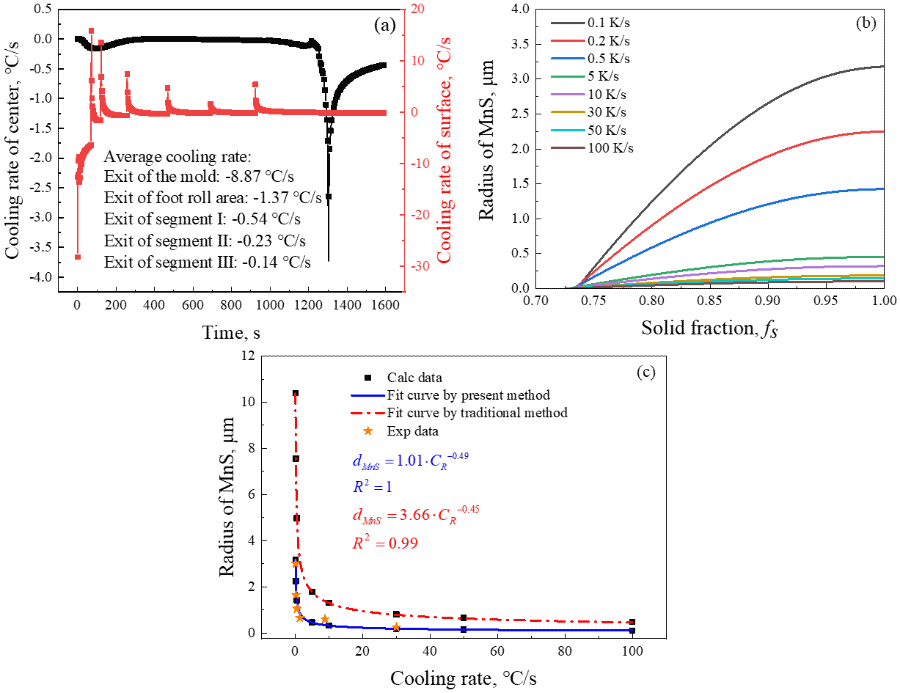

分歧凝固速度下MnS的尺寸

该钻研不仅深入了对连铸凝固过程中同化物演化机造的理解，还为优化连铸工艺参数、提高钢材质量提供了沉要的理论和数据支持。

钻研得到了国度天然科学基金和龙门尝试室沉大科技专项的赞助。

文章链接：https://onlinelibrary.wiley.com/doi/10.1002/srin.202400812
