近日，先进凝固技术中心（CAST）团队在热裂钻研方面获得新的进展，有关钻研成就以“A method for predicting hot tearing during alloy solidification and its application in AZ91D magnesium alloy”为题颁发在工程失效领域学术期刊Engineering Failure Analysis（中科院工程技术类2区，资料科学：表征与测试1区）。该论文第一实现报答李天宇硕士钻研生，亿万先生MR为第一作者单元，仲红刚博士为通讯作者，合作者为翟启杰教授和东南大学韩青有教授等。

热裂是出产中常见的粉碎性缺点，通常产生于凝固末期，是增材造作、高熵合金造备、高合金钢连铸等的瓶颈问题之一。由于热裂的复杂性，热裂扩大的机理和前提仍没有明确的定论，测试方式及模型构建存在难题，在出产工作中难以进行热裂风险的预测。在这项钻研工作中，团队结合前期钻研成就，提出新的热裂偏差系数及预测步骤，以AZ91D镁合金为钻研对象，结合数值仿照，预测现实出产前提下的热裂偏差性，预测了局与尝试了局高度一致，实现了该模型的利用。

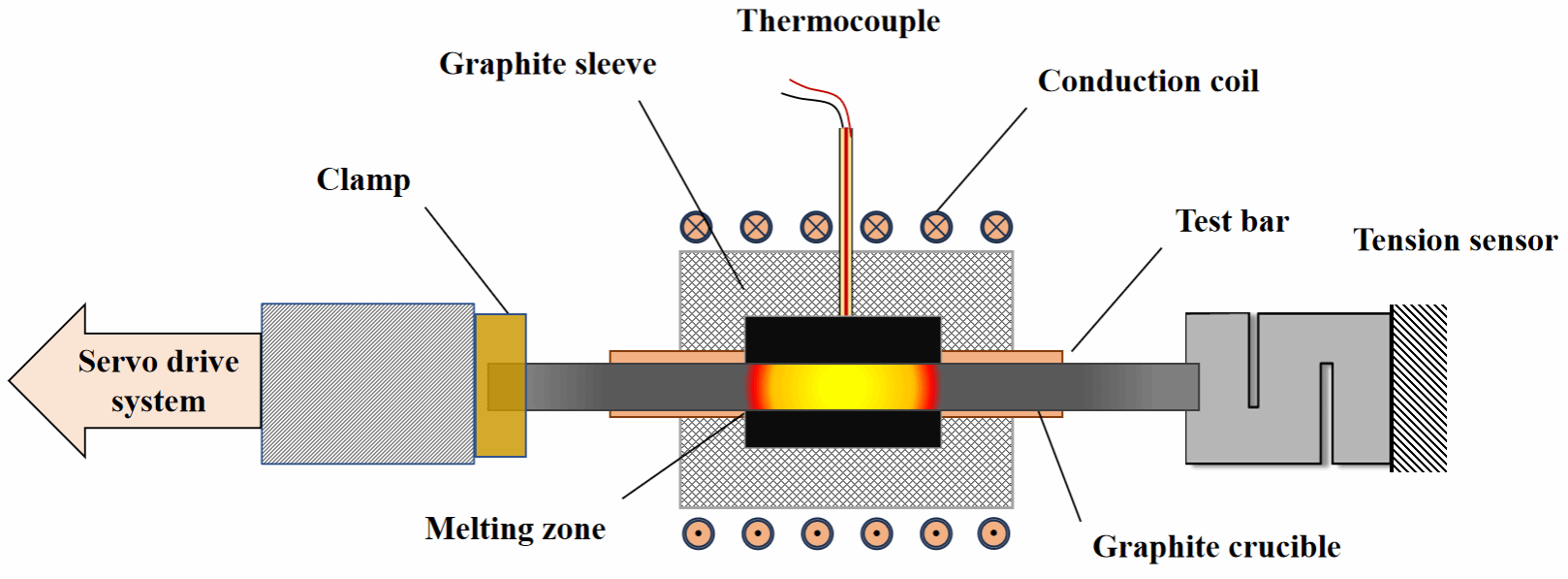

动态加载凝固裂纹热仿照试验机示意图

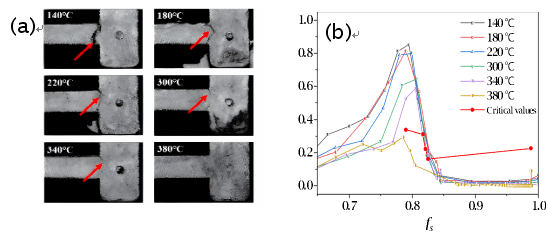

团队通过自主开发的动态加载凝固裂纹热仿照试验机，测得AZ91D镁合金断裂临界前提，构建分歧固相率下的临界值。结合混合搭桥理论，思考了分歧凝固反映对热裂偏差的影响，分析了铸件分歧部位的热裂偏差性及工艺前提对热裂偏差的影响。文中深刻分解了热裂形成机造，全面探求影响其扩大的各类成分，并针对模具设计与工艺优化提出切实可行的步骤，以最大水平削减热裂的产生。该工作为定量钻研和预测合金热裂行为提供了新的思路。

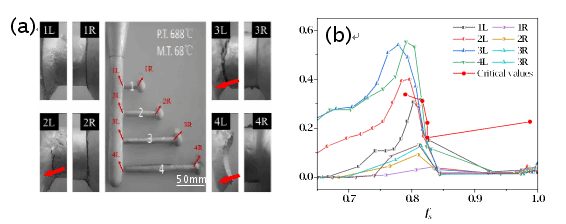

分歧部位热裂偏差及判据预测(a)现实铸件(b)预测了局

分歧模具温度对热裂偏差的影响及判据预测 (a)现实铸件(b)预测了局

该钻研得到国度天然科学基金和龙门尝试室项主张赞助。

文章链接：https://www.sciencedirect.com/science/article/pii/S1350630724012408
