亿万先生MR先进凝固技术中心团队结合中国科学院上海利用物理钻研所，初次发现“扰渍导相变”在熔盐侵蚀过程中起到关键作用，了局颁发在Journalof EnergyStorage（中科院二区top，IF9.4）上。钻研成就以“The effect of thermal-induced phase transformation on the corrosion behavior of Inconel 625 alloy in NaCl-KCl-MgCl₂ molten salt”为题，论文第一作者为姜金耀硕士钻研生，领导教员为中国科学院上海利用物理钻研所梁建平允高级工程师、亿万先生MRCAST团队李慧改教授。审稿人评价:It is interesting and a good future study to inhibit thermal-induced phase transformation of the alloy for improvement of mechanical property and corrosion resistance property in molten salt.

新一代光热发电（CSP）和高温储热（TES）工况温度将达到700℃以上，对结构资料提出了更高的要求。必须选取耐熔盐侵蚀、耐高温的合金作为结构部件用材，例如不锈钢、镍基合金等。氯化物盐是新一代光热发电最有竞争力的储换热工质，然而，氯化物盐的侵蚀性远高于硝酸盐，对合金资料的要求越发刻薄。该论文选择Inconel 625合金作为钻研对象，初次发现“扰渍导相变”是造成合金熔盐侵蚀的关键成分。

其作用机理为：在热的作用下Inconel 625合金晶界析出大量富Cr碳化物，并以晶界为肇始点向晶内天生针状δ相，这一扰渍导相变加剧了Cr的不均匀散布。晶界处的富Cr碳化物和针状δ相之间的富Cr区域形成陆续侵蚀通路，最终导致合金的侵蚀。该文的发现有利于沉新审视熔盐侵蚀产生的机理道理。

该钻研得到国度沉点研发打算（2021YFB3700602）和浙江省“斥候”“领雁”研发攻关打算（2023C01005）的赞助。

文章链接：https://doi.org/10.1016/j.est.2024.113456

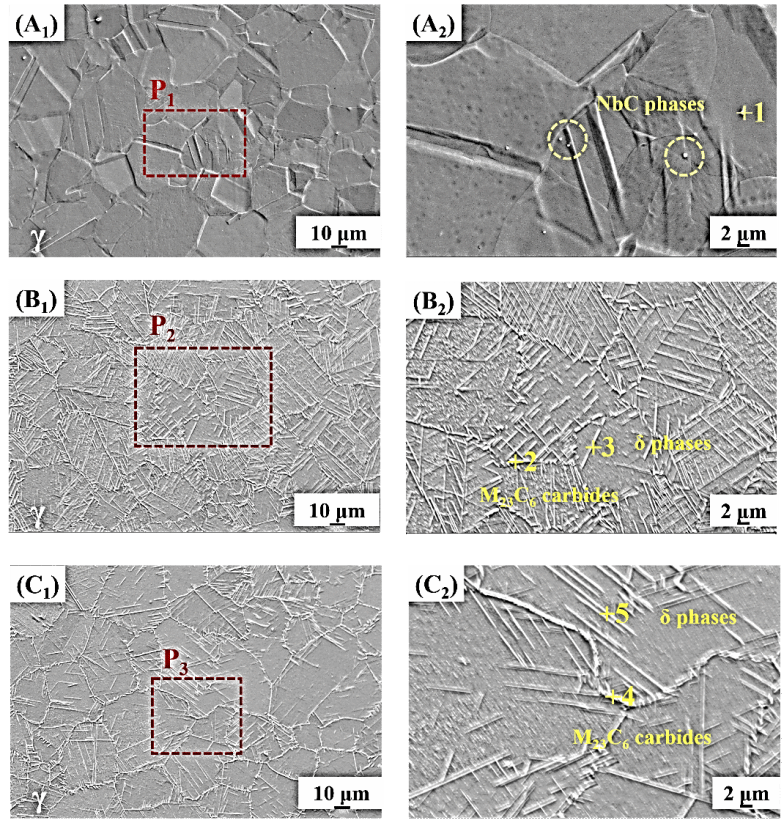

Inconel 625合金原始试样、时效试样和侵蚀试样的SEM描摹

(A1)原样;(A2)图2 (A1) P1放大;(B1)时效样品;(B2)P2放大(B1);(C1)侵蚀试样;(C2) P3放大

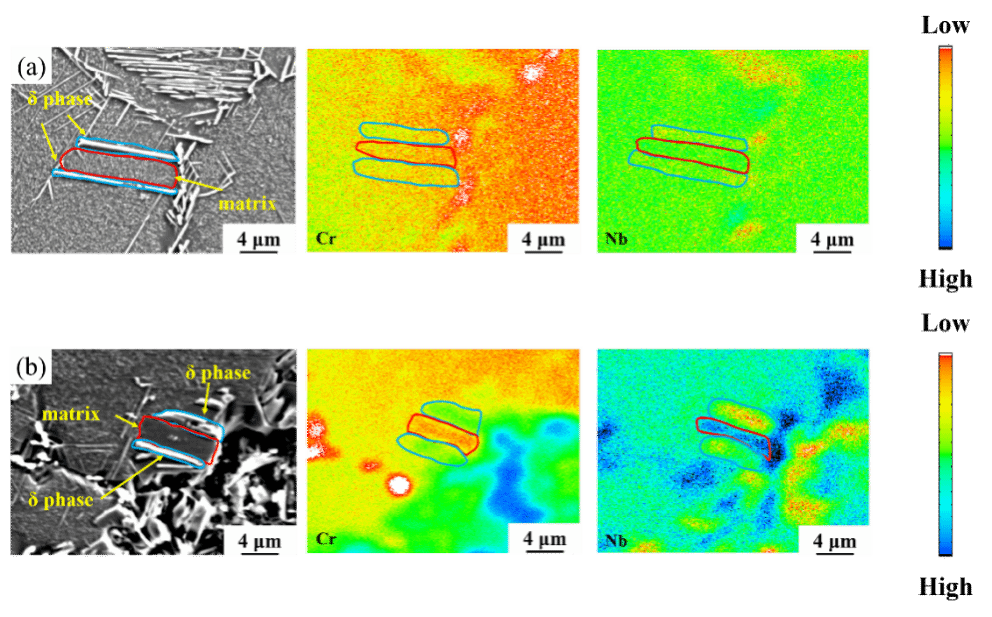

Inconel 625合金中δ相及其邻近区域的EPMA图:(a)未侵蚀区域;(b)侵蚀区域。

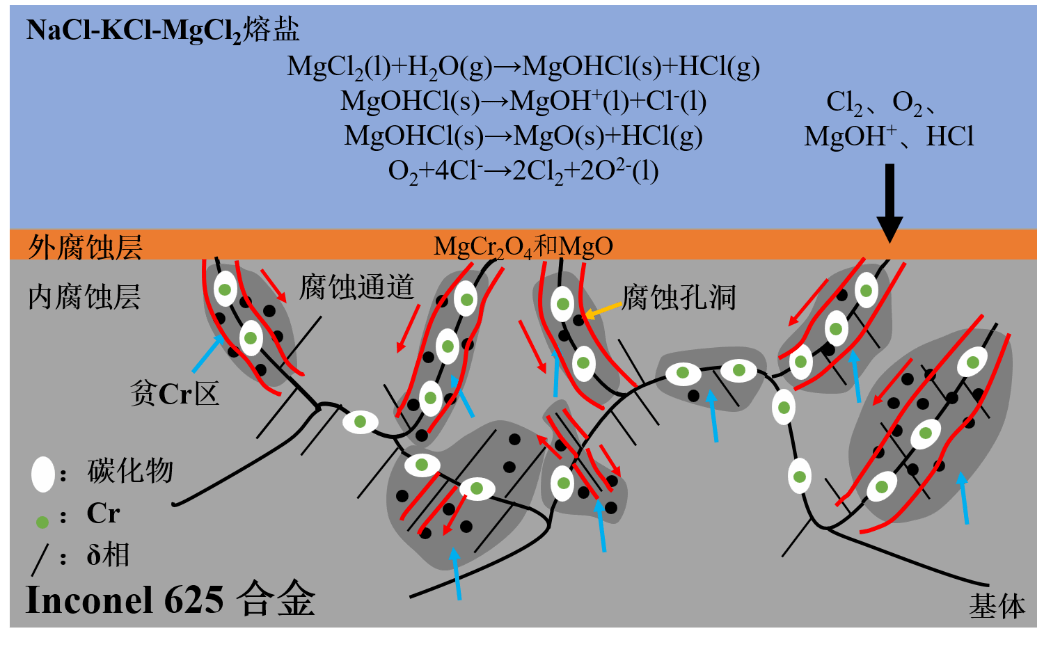

Inconel 625合金在NaCl-KCl-MgCl₂熔盐中的侵蚀机理示意图
