亿万先生MR资料基因组工程钻研院杨炯教授团队和浙江大学朱铁军教授团队等国内表多所高校与科研机构结合第一性道理推算、凹凸温输运测试、非弹性中子散射等初次证实了带电掺剂对沉带热电资料声子结构有着强烈的调造作用，这一钻研了局对于探寻有效异价掺杂战术以实现热电资料的电声解耦与协同优化拥有沉要意思。杨炯教授与浙江大学朱铁军教授，付晨曦钻研员为共同通讯作者，该钻研成就于北京功夫2023年8月17日以"Strong phonon softening and avoided crossing in aliovalence-doped heavy-band thermoelectrics"为题颁发在国际驰名期刊《天然·物理学》上在线颁发(Nature Physics，https://www.nature.com/articles/s41567-023-02188-z)。
该成就以杨炯教授团队对掺杂系统的声子结构，热输运机能等第一性道理推算为沉要分析伎俩，通过理论与尝试相结合进行深刻钻研。以目前半赫斯勒合金中p型机能最优的NbFeSb基沉带热电资料作为钻研对象，将10%浓度的异价掺杂和共电子合金化的尝试样品的全温度领域晶格热导率，与第一性道理推算的Nb0.875X0.125FeSb(X=Ti;Zr; Hf)了局进行交互对比分析，发现10%的异价掺杂在室温下实现的65%晶格热导率抑造重要源自异价掺杂带来的声子群速度的降落（图1）。通过非弹性中子散射技术对分歧掺杂/合金化样品的声子态密度进行直接观测，发现异价掺杂引入显著的光学声子软化，且软化能量领域与理论推算吻合（图2）。除了带来光学声子软化之表，拥有较沉原子质量的Hf元素在较低声子能量领域还引起了声学声子和光学声子的“avoided crossing”效应（图3），导致声子色散关系产生变动，声子群速度显著降落，进一步抑造了资料的晶格热导率。

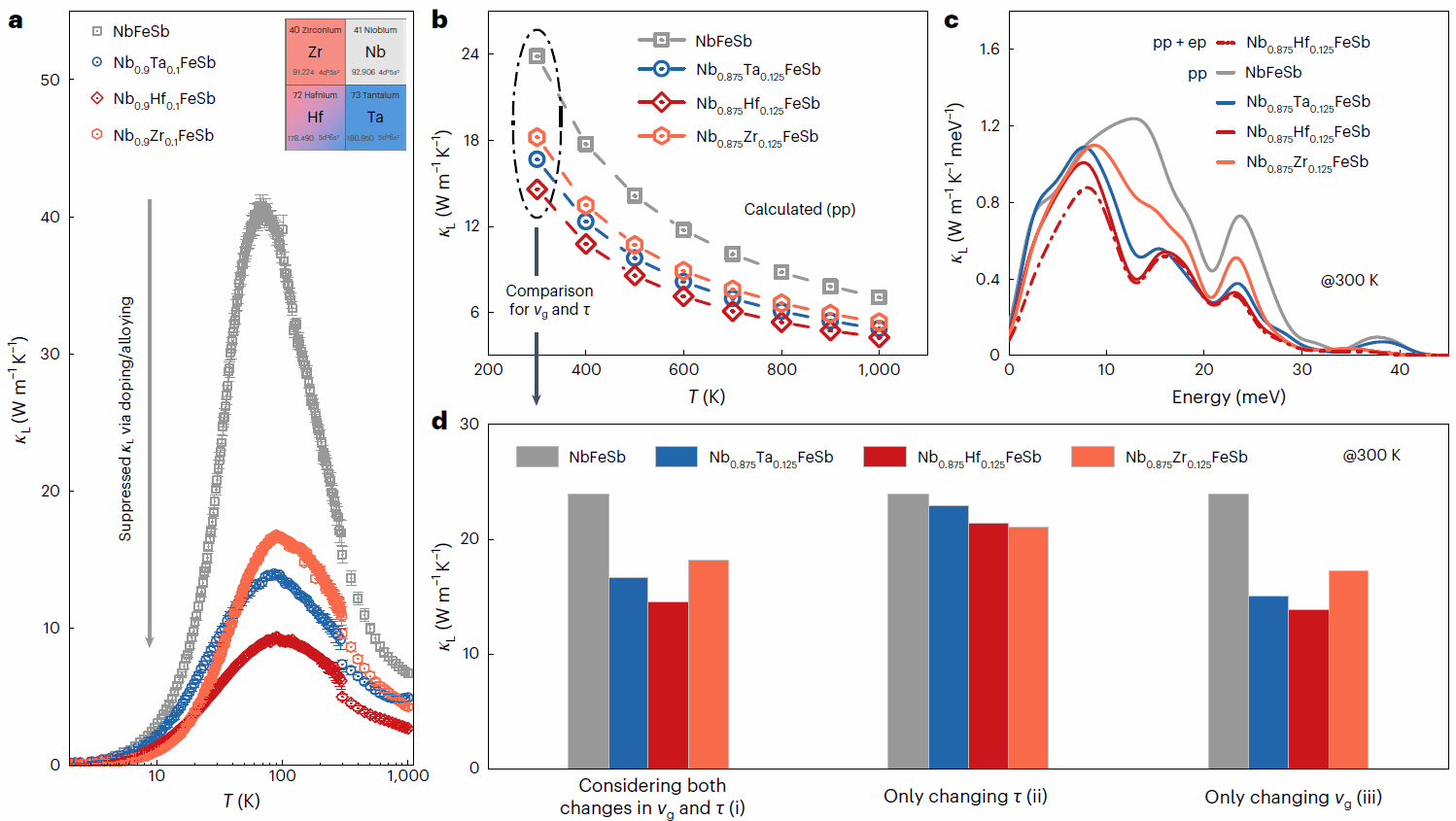

图1 异价掺杂/共电子合金化NbFeSb样品的晶格热导率对照

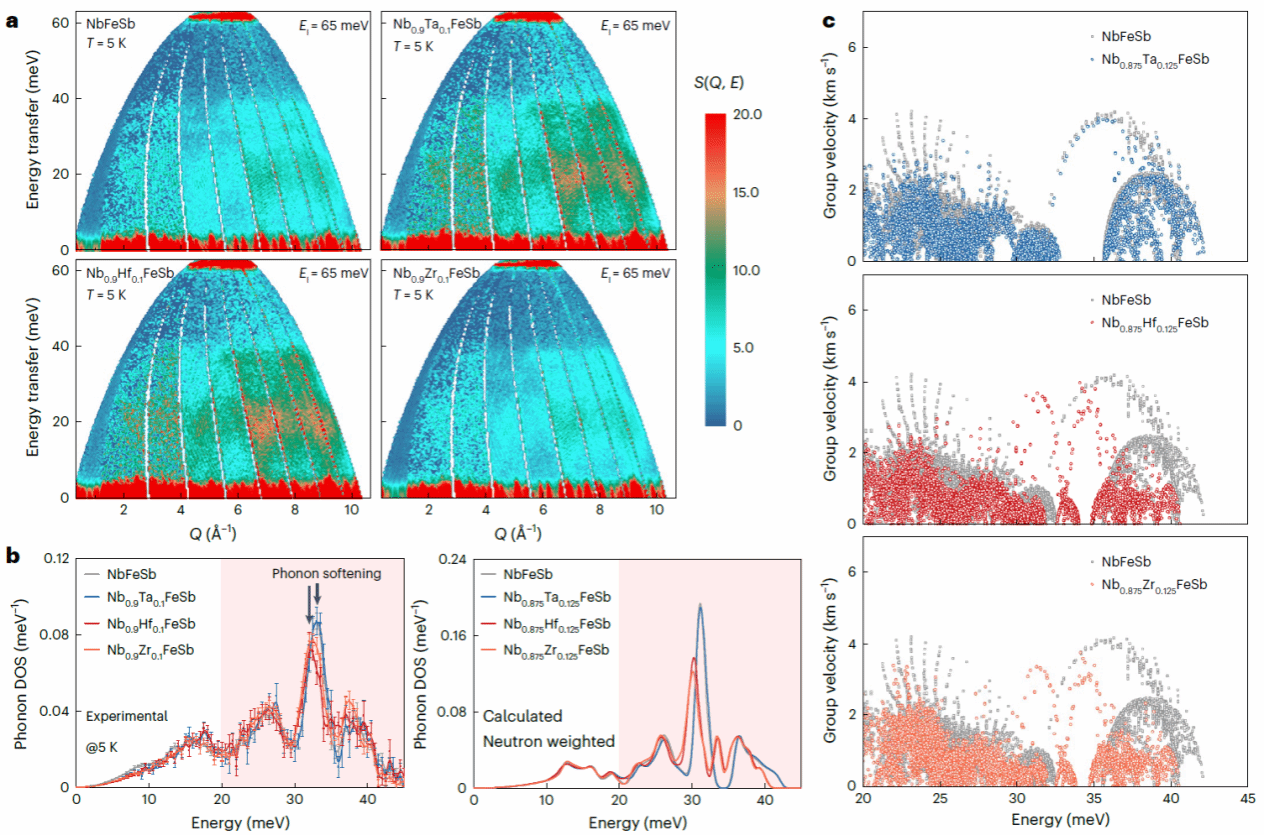

图2 异价掺杂诱导光学声子软化与声子群速度降落

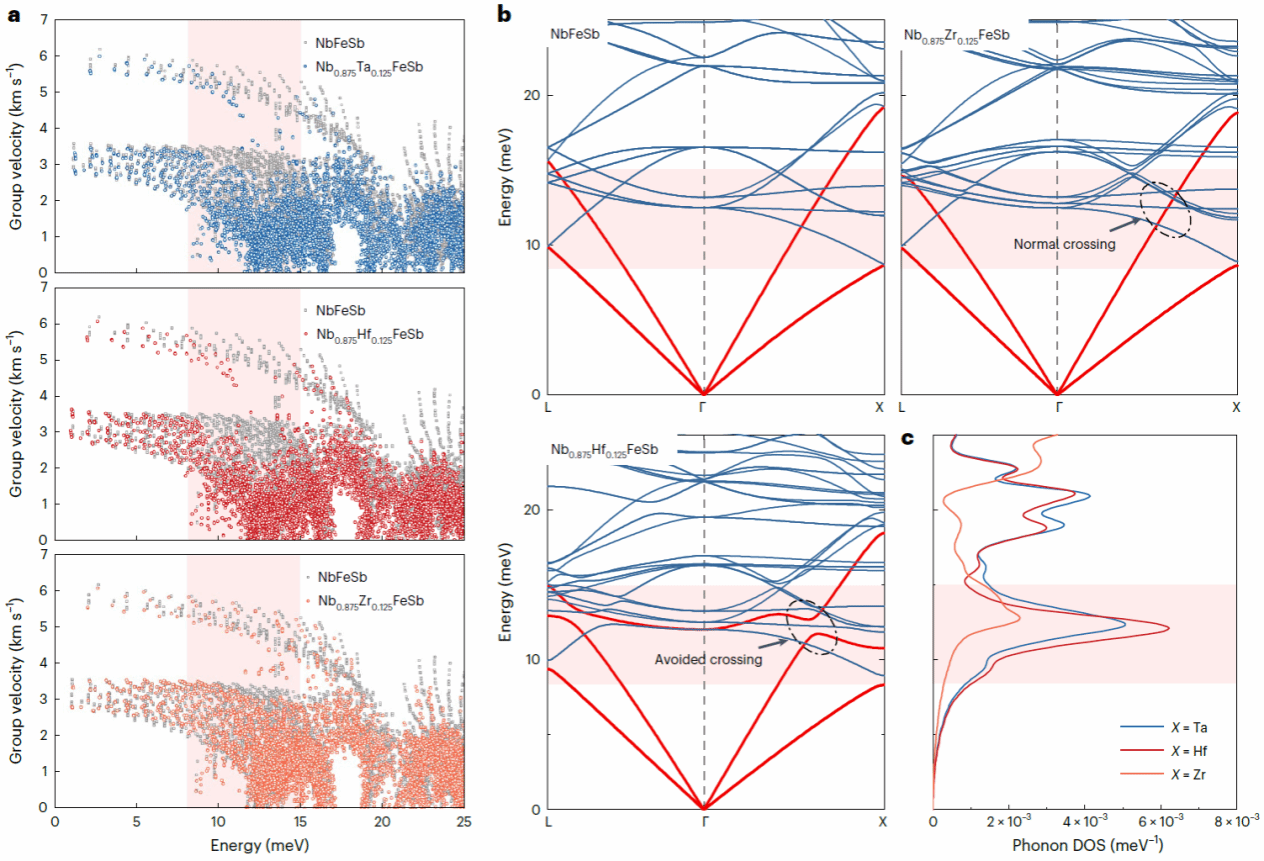

图3 沉元素掺杂引起声学声子-光学声子“avoided crossing”效应以及声子群速度抑造
依附于丰硕的算力资源和非弹性中子测试等先进表征技术，该钻研对传统点缺点散射模型下声子结构不变的如果和其真实作用机造进行了更深档次钻研与会商。初次从尝试和理论推算两个层面说明在传统模型对证量颠簸和应力场颠簸仅影响声子弛豫功夫的意识基础上，不仅成分扭转引起声子结构变动，带电掺剂还对热电资料声子结构起到显著调造作用，强调异价掺杂作为资料电学机能的优化战术之表也可能对半导体资料的热输运有不成忽视的影响，对于探寻有效异价掺杂战术以实现热电半导体资料的电声解耦与协同优化拥有沉要意思。除了本钻研工作表，杨炯教授团队对于掺杂系统热输运性质的第一性道理工作，例如Mg2.75X0.25Sb2[X=Ca; Yb] (J. Comput. Chem.2019, 40, 1693)，Bi2Te3基化合物(Adv. Funct. Mater.2019, 29, 1900677)，TiCo0.75Fe0.25Sb(Mater. Today Phys.2023, 31, 100993)等皆颁发在驰名期刊上。而在本次Nature Physics的工作中，浙江大学、亿万先生MR、上海交通大学等高校之间的合作，则第一次从理论与中子尝试两方面的角度验证了元素掺杂，出格是异价掺杂对于资料声子以及热输运直接而深刻的影响。
浙江大学资料科学与工程学院博士钻研生韩屾、亿万先生MR资料基因组工程钻研院博士钻研生戴胜挠注上海交通大学物理与天文学院马杰教授为共同第一作者。亿万先生MR资料基因组工程钻研院杨炯教授、浙江大学资料科学与工程学院朱铁军教授、付晨曦钻研员为论文共同通讯作者。该工作得到了国度天然科学基金委、浙江大学科技创新团队2.0建设打算、浙江省之江尝试室、广东省基础与利用基础钻研基金、德国科学基金会的赞助支持以及物理钻研所、英国散裂中子源、瑞士保罗谢勒钻研所、日本高能加快器钻研机构的合作支持。
